三梁
四柱油壓機充液系統介紹
三梁
四柱油壓機充液系統位于機身最上部，與各種高壓
油管連接，主要用在各種中大型油壓機上，由于這些油壓機油缸較大，光靠油泵供油，下行速度太慢，影響生產效率。于是，在三梁四柱油壓機頂上設置一個上油箱，在上油箱與油缸上腔之間安裝
充液閥。接下來，我們將詳細介紹下充液系統。
三梁四柱油壓機充液系統由
充液閥和充液筒兩部分構成。當滑塊快速下行時，因為主油缸上腔的負壓而吸開充液閥的主閥，使充液筒內的許多油液流入主缸上腔，以使滑塊能順利的快速下行。卸壓時，控制油首要進入控制閥內，使其控制活塞打敗彈簧力，推動卸荷閥芯下行，使主缸上腔的高壓油通過卸荷閥芯與充液筒內接通，抵達卸壓的意圖。
三梁四柱油壓機在充液筒上部設有長形油標，用來查詢油位。充液筒旁的溢流管，把充液筒的容積分為兩部分：下部油液是供滑塊快速下行用的，上部容積則是容納滑塊回程時，主缸上腔排出的油液。在充液筒的側下部，裝有一閘閥，用于守時替換油液。

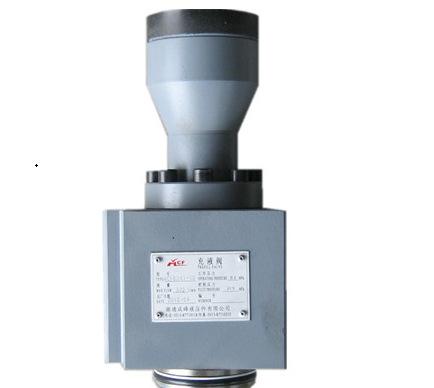

三梁四柱油壓機充液閥是用閥座上的螺紋與油缸缸底緊固聯接的，并用O形密封圈密封。充液筒是由中部平面與主缸上端面相聯接，并用螺栓緊固，耐油橡膠墊密封的。在筒的蓋上設有通氣孔，在充液筒內設有吊鉤。
