滕州油壓機廠家剖析油箱布局結構
油壓機油箱是儲存液壓油的裝置，是整個油壓機的動力源，油壓機油箱布局合理對整個機器起著關鍵作用，據
滕州油壓機廠家山東威力重工介紹說，油壓機油箱外形設計可以依據總體布置確定，從有利于散熱的角度考慮，宜采用長方形。液壓機油箱的三向尺寸可根據安放在頂蓋上的泵和電機及其他部件的尺寸、最高油面只允許到達箱體內高度的80%來確定。

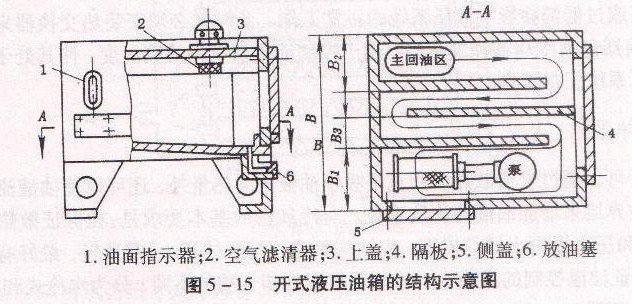

如圖5-15所示為滕州
油壓機廠家給出的油壓機開式液壓油箱的結構示意圖。圖中1為油面指示器，2為空氣濾清器，為上蓋，4為隔板，5為側蓋，6為放油塞。要求較高的油箱還設有加熱器、冷卻器和油溫測量裝置。
1.基本結構
油壓機油箱外形以立方體或長六面體為宜。最高油面只允許達到箱內高度的80%。油箱內壁有經噴丸、酸洗和表面清洗。液壓泵、電動機和閥的集成裝置等直接固定頂蓋上，亦可安裝在專門設計的安裝板上。安裝極與頂蓋間應墊上橡膠板，以緩沖振動。油箱底腳高度應為150mm以上，以便散熱、搬運和放油。
油壓機液壓泵的吸油管與液壓系統回油管之間的距離應盡可能遠些，管口插入規定的最低油面從下，但離油箱底要大于管徑的2-3倍，以免吸人空氣和飛濺起泡；赜凸芸诮爻45°斜角旦面向箱壁以增大通流截面，有利于散熱和沉淀雜質。吸油管端部裝有過濾器，井離油箱壁有3倍管徑的距離，以便從四面都能進油。閥的地油管口應在液面之上，以免產生背壓。液壓馬達和液壓泵的泄油管則應插入液面以下，以免產生氣泡。
3.隔板的設置
滕州油壓機廠家說，油壓機設置隔板是將吸、回油區分開，迫使油液循環流動，以利散熱和雜質沉淀。隔板高度可接近最高液面。如圖5-15所示c通過設置隔板可以獲得較大的流程，且與四壁保持接觸，散熱效果會更佳。
4.空氣濾清器及液位計的設置
油壓機空氣濾清器的作用是使油箱與大氣相通，保證液壓泵的吸油能力，除去空氣中的灰塵兼作加油口，一般將其布置在頂蓋靠近油箱邊處。液位計用于監測油的高度，其窗口尺寸應能滿足對最高和最低液位的觀察。
5.放油口與清洗窗的設置
油壓機油箱底面做成雙斜面，或向困油側傾斜的單斜面。在最低處設置放油口。大容量油箱為便于清洗，常在側壁上設置清洗窗。
